Cục nóng điều hòa trung tâm là gì? Cấu tạo và nguyên lý hoạt động

Trong lĩnh vực công nghệ điều hòa không khí, cục nóng điều hòa trung tâm được xác định là giải pháp kỹ thuật cho các công trình có quy mô từ trung bình đến lớn. Bài viết này phân tích chi tiết cấu tạo, nguyên lý hoạt động và quy trình lắp đặt của hệ thống dựa trên các thông số kỹ thuật chính thức.

1. Cục nóng điều hòa trung tâm là gì?

Cục nóng điều hòa trung tâm, hay dàn nóng VRV/VRF (Variable Refrigerant Volume/Flow) là bộ phận ngoài trời của hệ thống điều hòa trung tâm, có chức năng chính là trao đổi nhiệt, thải nhiệt ra môi trường bên ngoài để làm mát không gian bên trong.

Điểm đặc biệt của cục nóng điều hòa trung tâm nằm ở khả năng kết nối linh hoạt từ 6 đến 64 dàn lạnh trong cùng một hệ thống, tùy thuộc vào model và công suất được lựa chọn. Điều này tạo nên sự khác biệt cơ bản so với các hệ thống điều hòa gia đình thông thường, vốn chỉ có thể kết nối một hoặc vài dàn lạnh.

2. Cấu tạo các bộ phận chính trong cục nóng điều hòa trung tâm

2.1. Hệ thống máy nén

Máy nén thực hiện chức năng nén môi chất lạnh để tạo ra chênh lệch áp suất cần thiết cho chu trình làm lạnh. Hầu hết các dòng cục nóng điều hòa trung tâm Daikin sử dụng máy nén kiểu xoắn ốc dạng kín (scroll) hoặc swing, kết hợp với công nghệ Inverter 100% để điều chỉnh tốc độ một cách liên tục.

Đặc biệt, dòng VRV H trang bị máy nén scroll với cơ chế kiểm soát áp suất ngược độc quyền, giúp giảm thiểu tình trạng rò rỉ ga khi hoạt động ở tải thấp.

Trong khi đó, dòng VRV S sử dụng máy nén swing với công suất từ 2.0-3.5kW, có khả năng điều chỉnh trong khoảng 9-100%. Sự đa dạng này giúp người dùng có thể lựa chọn giải pháp phù hợp với quy mô và yêu cầu cụ thể của công trình.

2.2. Dàn ngưng tụ

Dàn ngưng tụ của cục nóng điều hòa trung tâm sử dụng hệ thống ống đồng kết hợp cánh tản nhiệt nhôm, thiết kế 4 mặt trao đổi nhiệt. Dòng VRV S có diện tích trao đổi nhiệt tăng 68% so với thế hệ trước, đảm bảo công suất định mức khi nhiệt độ ngoài trời đạt 43°C.

Lớp phủ Blue Fin chống ăn mòn được áp dụng để bảo vệ dàn ngưng khỏi tác động của môi trường nóng ẩm và vùng ven biển, kéo dài tuổi thọ thiết bị.

2.3. Quạt tản nhiệt

Quạt hướng trục với motor DC Inverter tạo luồng không khí lưu thông qua dàn ngưng tụ. Thiết kế cánh quạt được tối ưu hóa thông qua phân tích kỹ thuật chuyên sâu, cho phép đạt áp suất tĩnh ngoài 78.4Pa đối với VRV H và 40Pa đối với VRV S. Nhờ khả năng này, cục nóng điều hòa trung tâm có thể được lắp đặt với lưới chắn hoặc ống dẫn gió mà không làm giảm hiệu suất vận hành.

2.4. Van tiết lưu điện tử

Van tiết lưu điện tử (EEV) đóng vai trò quan trọng trong việc điều chỉnh chính xác lượng môi chất lạnh cung cấp cho từng dàn lạnh. Trong hệ VRV, van này kết hợp chặt chẽ với hệ thống phân phối Refnet để đảm bảo phân bổ môi chất tối ưu đến nhiều dàn lạnh khác nhau, tạo nên sự cân bằng hoàn hảo trong toàn bộ hệ thống.

2.5. Bo điều khiển và bộ phận cảm biến thông minh

Bo mạch Inverter của cục nóng điều hòa trung tâm Daikin sử dụng công nghệ SMT (Surface Mount Technology) cho toàn bộ bảng mạch, mang lại khả năng chống nhiễu tốt hơn và bảo vệ hiệu quả trước cát bụi, độ ẩm. Các cảm biến nhiệt độ và áp suất được bố trí khắp hệ thống, liên tục giám sát và truyền dữ liệu về bo mạch để thực hiện điều khiển theo thuật toán PID tiên tiến.

Khung vỏ bằng thép mạ kẽm sơn tĩnh điện màu trắng ngà không chỉ có khả năng chống ăn mòn cao mà còn được thiết kế thông minh. Việc đặt hộp điện ở vị trí giữa khu vực áp suất thấp và cao giúp tăng lưu lượng gió và giảm đáng kể tỷ lệ lỗi bo mạch do quá nhiệt.

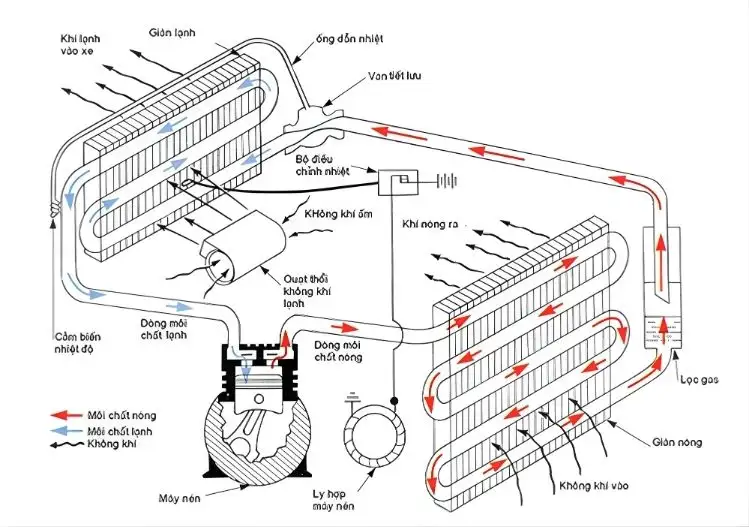

3. Nguyên lý hoạt động của cục nóng điều hòa trung tâm

Bộ phận cục nóng điều hòa trung tâm có thể thực hiện chức năng làm lạnh hiệu quả, hệ thống vận hành theo chu trình nén hơi nhiệt động lực học gồm bốn giai đoạn liên tiếp.

Giai đoạn nén: Máy nén hút hơi môi chất R410A ở trạng thái áp suất thấp từ dàn lạnh, sau đó nén lên áp suất cao từ 20-30 bar. Quá trình nén này làm tăng nhiệt độ môi chất lên 80-100°C, tạo ra năng lượng cần thiết cho các giai đoạn tiếp theo.

Giai đoạn ngưng tụ: Hơi nóng áp suất cao được dẫn qua dàn ngưng tụ, nơi quạt thổi gió với lưu lượng từ 191-257 m³/phút tùy theo model. Môi chất tỏa nhiệt ra môi trường xung quanh và chuyển pha từ hơi sang lỏng ở nhiệt độ khoảng 40-50°C.

Giai đoạn tiết lưu: Môi chất lỏng áp suất cao đi qua van EEV, nơi áp suất được giảm xuống còn 5-7 bar và nhiệt độ giảm mạnh xuống khoảng -5°C đến 0°C. Đây là quá trình chuẩn bị cho giai đoạn hấp thụ nhiệt.

Giai đoạn bay hơi: Tại dàn lạnh, môi chất ở nhiệt độ thấp hấp thụ nhiệt từ không khí trong phòng, chuyển pha từ lỏng sang hơi và quay trở về máy nén để bắt đầu chu trình mới.

4. Vai trò của cục nóng điều hòa trung tâm

4.1. Khả năng kết nối mở rộng

Một trong những ưu điểm nổi bật là khả năng kết nối linh hoạt. Ví dụ, một cục nóng 26HP có thể kết nối tối đa 42 dàn lạnh, hoặc 52 dàn nếu kết hợp dàn VRV và dân dụng. Mỗi dàn lạnh có thể được điều khiển độc lập, đáp ứng nhu cầu làm lạnh khác nhau của từng khu vực trong công trình.

4.2. Hiệu suất năng lượng vượt trội

Nhờ công nghệ Inverter và Smart VRT, hiệu suất năng lượng (COP) của cục nóng điều hòa trung tâm Daikin tăng 14% so với thế hệ trước. Cụ thể, model RXYQ26AYMV chỉ tiêu thụ 19.4kW khi tạo ra công suất làm lạnh 73.5kW (251,000 BTU), đạt COP khoảng 3.8. Con số này chứng minh hiệu quả chuyển đổi năng lượng điện thành năng lượng làm lạnh ở mức cao.

4.3. Vận hành dự phòng

Tính năng vận hành dự phòng kép đảm bảo nếu một máy nén hỏng, máy nén còn lại tiếp tục hoạt động, nếu một dàn nóng trong hệ tổ hợp bị sự cố, các dàn khác vẫn vận hành.
