Máy lạnh packaged là gì? Cấu tạo và nguyên lý hoạt động

Trong bối cảnh sự phát triển mạnh mẽ của các khu công nghiệp, trung tâm thương mại và các công trình quy mô lớn, nhu cầu sử dụng hệ thống làm lạnh công suất cao ngày càng trở nên cấp thiết. Để đáp ứng yêu cầu này, bên cạnh các giải pháp truyền thống như VRV/VRF hay hệ thống chiller, máy lạnh packaged đang nổi lên như một lựa chọn được ưa chuộng nhờ thiết kế tích hợp thông minh và khả năng vận hành ổn định.

Vậy chính xác thì máy lạnh packaged là gì? Hệ thống này hoạt động theo nguyên lý nào và có cấu tạo như thế nào? Bài viết dưới đây sẽ giúp bạn hiểu rõ về loại thiết bị làm lạnh đang được tin dùng tại nhiều công trình lớn trên toàn quốc.

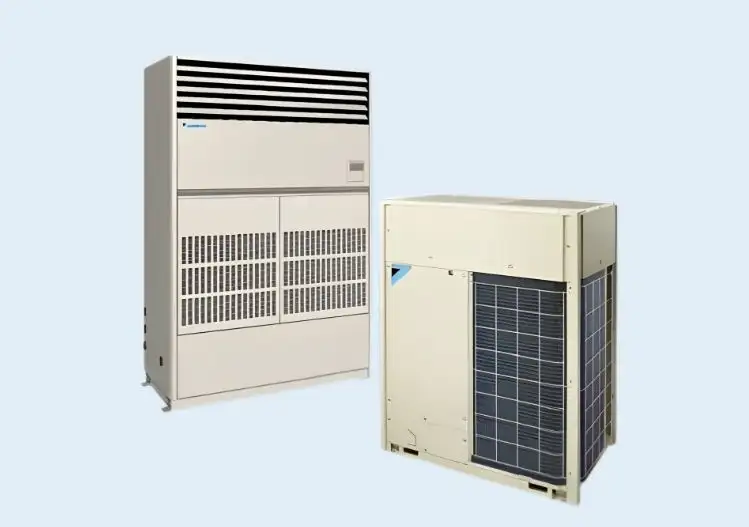

1. Máy lạnh packaged là gì?

Máy lạnh packaged là hệ thống điều hòa không khí được thiết kế với tất cả các thành phần chính, bao gồm máy nén, dàn bay hơi, dàn ngưng tụ và quạt được tích hợp hoàn toàn trong một khối thiết bị duy nhất. Điều này tạo nên sự khác biệt lớn so với các hệ thống điều hòa truyền thống thường có dàn nóng và dàn lạnh tách rời.

Nhờ đặc điểm tích hợp này, điều hòa packaged thường được lắp đặt ở các vị trí như trên mái nhà (rooftop packaged), ngoài trời hoặc trong phòng kỹ thuật chuyên dụng. Từ đó, hệ thống sẽ cung cấp gió lạnh thông qua mạng lưới ống gió đến toàn bộ không gian cần làm mát.

Với công suất lớn và khả năng vận hành liên tục, máy lạnh packaged đặc biệt phù hợp cho các công trình như nhà xưởng, trung tâm thương mại, khách sạn, nhà máy sản xuất và các tòa nhà văn phòng có diện tích rộng.

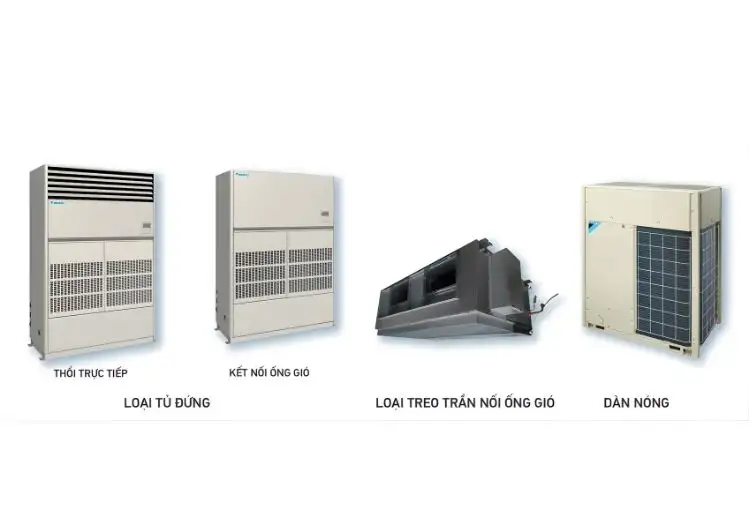

2. Các loại máy lạnh packaged phổ biến

2.1. Máy lạnh packaged đặt sàn thổi trực tiếp

Đây là dạng máy lạnh packaged có dàn lạnh được bố trí trực tiếp tại khu vực sử dụng, với luồng gió lạnh thổi thẳng ra không gian cần làm mát. Loại này thường được đặt sát tường hoặc vị trí thuận lợi mà không gây cản trở đến hoạt động sản xuất hay bố trí thiết bị khác.

Ưu điểm lớn nhất của loại này là tính linh hoạt cao có thể dễ dàng di chuyển hoặc thay đổi vị trí khi cần thiết. Vì vậy, giải pháp này thường được áp dụng tại các nhà hàng, trung tâm hội nghị, hội trường hoặc các không gian tổ chức sự kiện.

2.2. Máy lạnh packaged đặt sàn nối ống gió

Hệ thống có cấu trúc tương tự như máy đặt sàn thổi trực tiếp, tuy nhiên khí lạnh không được thổi trực tiếp mà được dẫn qua hệ thống ống gió phân phối đến nhiều khu vực khác nhau trong cùng một tòa nhà.

Nhờ có mạng lưới ống gió, điều hòa packaged loại này giúp phân bổ khí lạnh đồng đều hơn và phù hợp với các công trình có nhiều phòng hoặc khu vực riêng biệt cần làm mát đồng thời.

2.3. Máy lạnh package giấu trần nối ống gió

Với loại này, toàn bộ dàn lạnh được lắp đặt kín đáo phía trên trần nhà, chỉ để lộ các miệng gió cấp và hút khí. Khí lạnh được truyền dẫn qua hệ thống ống gió, giúp tiết kiệm tối đa diện tích sàn và đảm bảo tính thẩm mỹ cho công trình.

3. Cấu tạo chi tiết của máy lạnh packaged

Máy nén:

Máy nén là thành phần quan trọng nhất của toàn bộ hệ thống điều hòa packaged. Chức năng của bộ phận này là nén môi chất lạnh từ trạng thái khí áp suất thấp lên trạng thái khí áp suất cao, tạo ra chênh lệch áp suất cần thiết để chu trình làm lạnh có thể diễn ra liên tục và hiệu quả.

Dàn ngưng tụ:

Dàn ngưng tụ là nơi diễn ra quá trình giải nhiệt. Tại đây, môi chất lạnh ở trạng thái khí áp suất cao và nhiệt độ cao từ máy nén sẽ tỏa nhiệt ra môi trường bên ngoài, chuyển từ trạng thái hơi sang trạng thái lỏng.

Quá trình ngưng tụ này đóng vai trò quan trọng trong việc đảm bảo chu trình làm lạnh của máy lạnh packaged hoạt động ổn định và hiệu quả.

Dàn bay hơi:

Dàn bay hơi chính là bộ phận trao đổi nhiệt trực tiếp với không khí trong phòng. Khi môi chất lạnh ở trạng thái lỏng-hơi đi vào dàn bay hơi, nó sẽ hấp thụ nhiệt từ không khí đi qua và bay hơi hoàn toàn thành khí, tạo ra luồng khí lạnh cấp vào không gian.

Hệ thống quạt:

Hệ thống quạt bao gồm quạt dàn ngưng và quạt dàn lạnh. Chúng có vai trò vô cùng quan trọng trong việc:

• Đẩy không khí qua dàn ngưng để giải nhiệt hiệu quả
• Hút không khí trong phòng qua dàn bay hơi để làm lạnh
• Phân phối khí lạnh đồng đều vào không gian sử dụng

Van tiết lưu

Van tiết lưu có nhiệm vụ làm giảm áp suất của môi chất lạnh ở dạng lỏng từ dàn ngưng trước khi nó đi vào dàn bay hơi, tạo điều kiện thuận lợi cho quá trình bay hơi diễn ra.

Hệ thống điều khiển

Hệ thống này hoạt động như bộ phận quản lý của máy lạnh packaged, liên tục giám sát các thông số vận hành như nhiệt độ, áp suất, lưu lượng gió. Từ đó, bộ điều khiển tự động điều chỉnh hoạt động của máy để:

• Duy trì nhiệt độ theo giá trị cài đặt
• Tối ưu hóa hiệu suất làm lạnh
• Tiết kiệm năng lượng tối đa
• Bảo vệ thiết bị khỏi các sự cố vận hành

Hệ thống lọc gió và ống gió

Bộ lọc không khí có chức năng giữ lại bụi bẩn, vi khuẩn và các tạp chất, đảm bảo cung cấp không khí sạch vào không gian sử dụng.

Hệ thống ống gió phân phối đảm bảo khí lạnh được dẫn đến đúng vị trí và phân bổ đồng đều trong toàn bộ không gian cần làm mát.

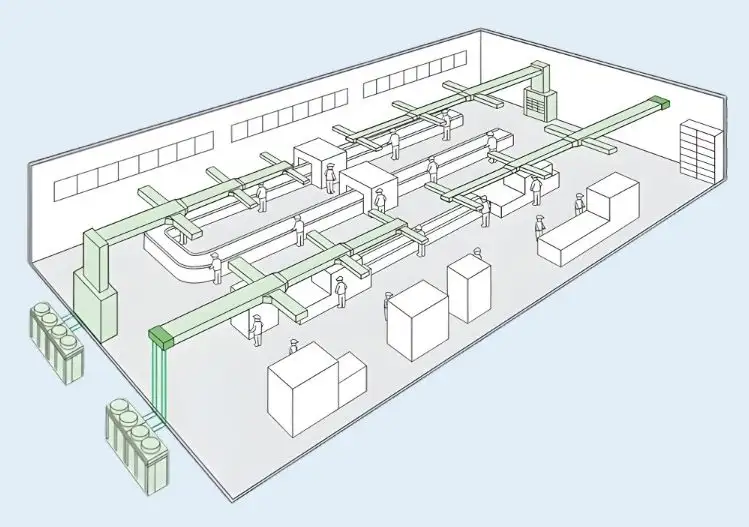

4. Nguyên lý hoạt động của máy lạnh packaged

4.1. Chu trình làm lạnh cơ bản

Gas lạnh ở trạng thái lỏng-hơi có áp suất thấp sẽ đi vào dàn bay hơi, tại đây nó hấp thụ nhiệt từ không khí trong phòng và bay hơi hoàn toàn thành khí. Gas này sau đó được hút về máy nén, nơi nó bị nén lên áp suất cao và nhiệt độ tăng mạnh.

Gas nóng, áp suất cao này tiếp tục được đẩy đến dàn ngưng tụ, tại đây nó tỏa nhiệt ra môi trường bên ngoài và ngưng tụ trở lại thành dạng lỏng. Dòng gas lỏng áp suất cao này tiếp tục đi qua van tiết lưu, giảm áp đột ngột và quay trở lại dàn bay hơi để bắt đầu chu trình mới. Chu trình này lặp đi lặp lại liên tục để duy trì nhiệt độ ổn định.

4.2. Hệ thống tuần hoàn gió

Không khí nóng từ trong phòng được quạt hút vào, đi qua bộ lọc không khí để loại bỏ bụi bẩn, sau đó thổi qua dàn bay hơi. Tại đây, không khí được làm lạnh và sau đó được thổi trở lại vào không gian, giúp hạ nhiệt độ phòng xuống mức mong muốn.

4.3. Cơ chế điều khiển tự động

Các cảm biến nhiệt độ và áp suất được đặt ở nhiều vị trí trong hệ thống để liên tục giám sát và gửi tín hiệu về bộ điều khiển trung tâm. Khi nhiệt độ phòng đạt đến mức cài đặt, hệ thống sẽ tự động điều chỉnh tốc độ máy nén hoặc tắt máy nén để tiết kiệm năng lượng và duy trì sự ổn định.

4.4. Đối với loại rooftop

Với máy lạnh packaged loại rooftop (đặt trên mái), luồng gió cấp và gió hồi được truyền qua hệ thống ống gió từ mái xuống không gian cần làm lạnh, đảm bảo phân phối khí lạnh đồng đều cho toàn bộ tầng hoặc khu vực.
