Hướng dẫn lắp đặt điều hòa âm trần nối ống gió từ A-Z

Điều hòa âm trần nối ống gió ngày càng trở thành lựa chọn phổ biến cho các không gian thương mại và nhà ở cao cấp nhờ tính thẩm mỹ cao và khả năng phân phối nhiệt đều. Tuy nhiên, việc lắp đặt hệ thống này đòi hỏi kỹ thuật chuyên môn và phải  tuân thủ nghiêm ngặt các quy trình an toàn. Bài viết dưới đây sẽ cung cấp các bước lắp đặt điều hòa âm trần nối ống gió chi tiết từ A-Z đảm bảo khi lắp đặt hiệu quả và an toàn.

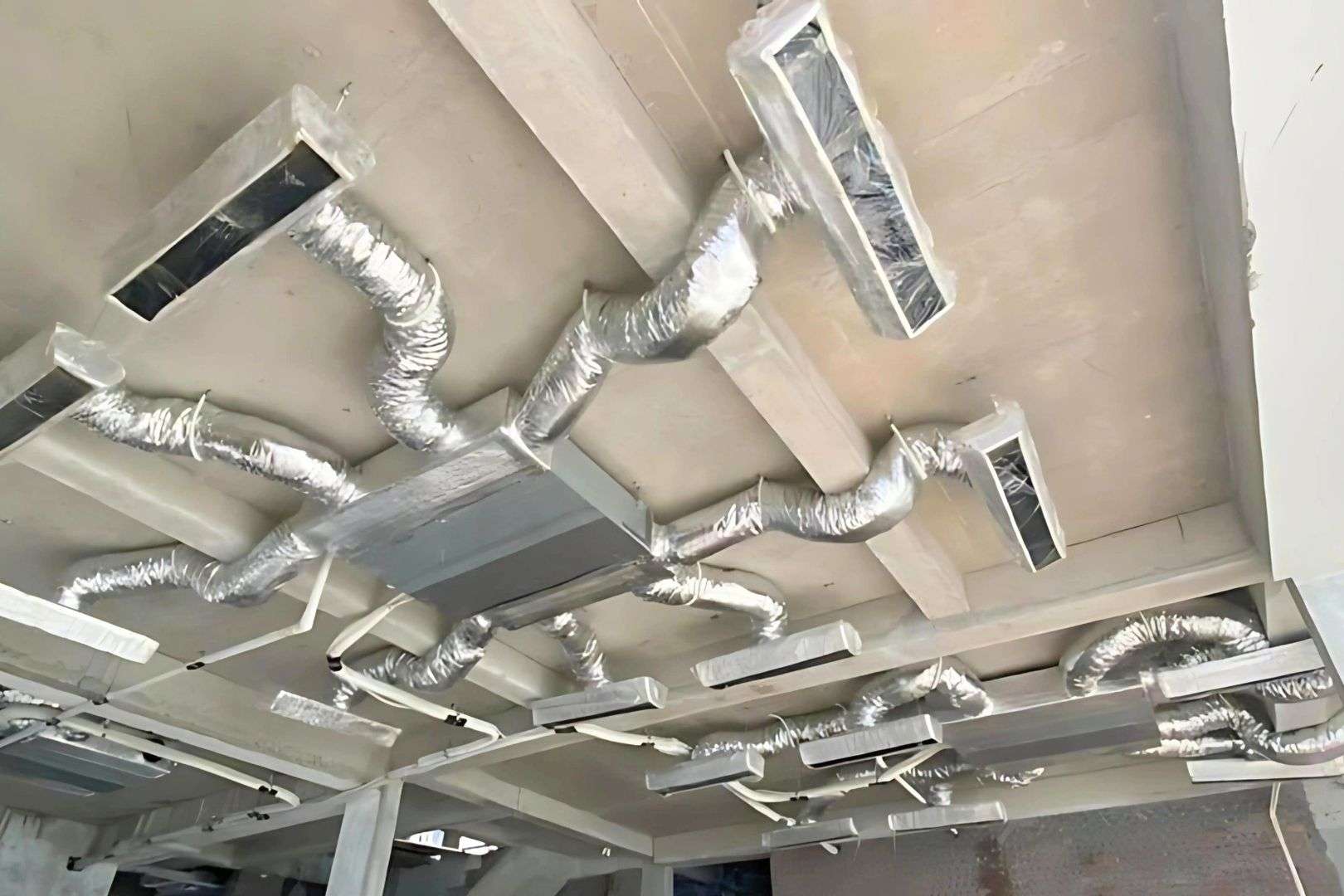

1. Điều hòa âm trần nối ống gió là gì ?

Điều hòa âm trần nối ống gió là hệ thống điều hòa trung tâm gồm hai khối độc lập hoạt động phối hợp với nhau, với dàn lạnh được thiết kế để ẩn hoàn toàn vào khung trần, chỉ để lại các cửa thông khí nhỏ gọn có nhiệm vụ phân phối khí lạnh/ấm qua mạng ống gió và miệng gió cấp/hồi, tối ưu thẩm mỹ và độ phủ nhiệt cho các không gian thương mại, văn phòng, khách sạn, nhà xưởng và nhà ở cao cấp.

Ngoài ra, hệ thống có dàn nóng đặt ngoài trời chứa máy nén, quạt giải nhiệt và van tiết lưu, đảm nhiệm việc nén gas và thải nhiệt ra môi trường bên ngoài. Việc thi công dòng máy này đòi hỏi tuân thủ chặt chẽ kỹ thuật, đảm bảo tổn thất áp suất tĩnh trong giới hạn cho phép của hãng sản xuất.

2. Chuẩn bị công cụ và vật liệu

Lắp đặt điều hòa âm trần nối ống gió đòi hỏi kỹ thuật chuyên môn và tuân thủ nghiêm ngặt các quy trình an toàn để đảm bảo hiệu quả vận hành tối ưu. Do đó, bạn cần chuẩn bị đầy đủ các vật tư, dụng cụ nhằm bảo đảm chất lượng thi công và an toàn lao động trong suốt quá trình lắp đặt, các phụ kiện, công cụ cơ bản bao gồm:

Dụng cụ bảo hộ:

• Thang, khoan, tua vít, cờ lê
• Đồng hồ nạp R410A, bơm hút chân không, đồng hồ đo chân không
• Bút thử điện, kính mắt, mũ bảo hộ

Ống gió, miệng gió:

• Ống gió mềm cách nhiệt, ống gió tôn tráng kẽm, ống tiêu âm
• Nối mềm (canvas), miệng gió cấp/hồi
• Van cân bằng lưu lượng/OBD/VCD, bu lông, gioăng kín khí.

Đường ống kỹ thuật:

• Ống đồng đúng cỡ theo công suất, co-cút
• Ống thoát nước PVC Ø32 mm, khay nước ngưng phụ, bơm nước ngưng (nếu cần)
• Vật tư treo, giá đỡ (ty M8-M10, tắc kê, long đen, đai treo)

Điện nguồn:

• Dây nguồn mạch cấp riêng, aptomat/cầu dao cách ly toàn cực
• Dây tín hiệu/điều khiển theo sơ đồ nhà sản xuất cung cấp

3. Hướng dẫn lắp đặt điều hòa âm trần nối ống gió chỉ với 6 bước

Bước 1: Khảo sát và thiết kế

Giai đoạn khảo sát và thiết kế là nền tảng, đầu tiên bạn cần khảo sát mặt bằng và xác định vị trí dàn lạnh, dàn nóng, tuyến ống gió cấp, ống gió hồi thoát nước tránh bức xạ trực tiếp, bảo đảm lưu thông gió và khoảng không bảo trì theo tiêu chuẩn hãng.

Tiếp theo, bạn cần tính toán tổn thất áp, áp suất tĩnh, chọn kích thước ống gió/miệng gió và vị trí đặt máy để cấp gió đều phòng, đặc biệt lưu ý cấu trúc trần giật cấp nhằm tối ưu thẩm mỹ và luồng gió. Vị trí lắp đặt phải đảm bảo chịu lực tốt, không cản trở quá trình cấp gió, hồi gió và đường ống phải nằm trong giới hạn cho phép của nhà sản xuất.

Bước 2: Lắp đặt dàn lạnh

Việc lắp đặt dàn lạnh đòi hỏi độ chính xác cao. Trước tiên, bạn cần định vị lỗ treo chính xác, sử dụng 4 ty treo và phụ kiện khóa đai ốc kép để cố định chắc chắn, giảm rung động. Sau đó, cân bằng dàn bằng thước thủy để tránh tình trạng tràn nước ngưng do nghiêng dàn.

Tiếp theo, lắp nối mềm giữa thân máy và ống gió, dán cách nhiệt kín mặt trong ống và hộp gió để ngăn đọng sương và thất thoát lạnh. Đồng thời, gia cố ống chống rung trên ty treo để hạn chế truyền rung qua kết cấu trần, đảm bảo hoạt động êm ái.

Bước 3: Lắp đặt dàn nóng

Khi lắp đặt dàn nóng, bạn nên chọn những vị trí vững chắc, thông thoáng đảm bảo khoảng cách tối thiểu xung quanh cho việc lưu thông gió và không gian bảo trì, không được đặt dàn nóng sát mặt tường, nguồn nhiệt cao.

Trong quá trình lắp đặt, cần khảo sát hướng gió tránh các hướng gió nóng đi vào trực tiếp. Cố định dàn nóng bằng bu lông đảm bảo bề mặt lắp đặt cân bằng, chống rung và thuận tiện khi cần bảo dưỡng định kỳ sau này.

Bước 4: Nối ống gas

Bước tiếp theo, khi nối ống gas cho điều hòa âm trần nối ống gió bạn cần ưu tiên đường dây ống dẫn ngắn nhất để tăng cường hiệu năng tổng thể của máy tránh tình trạng co, rút ống để giảm tổn thất và bảo vệ máy nén. Khi thực hiện, cần tuân thủ giới hạn kỹ thuật về độ dài ống, giảm chênh lệch chiều cao và kích cỡ ống lỏng/ống hơi cho từng công suất cụ thể.

Tùy vào từng công suất, độ dài sẽ có giới hạn khác nhau tối thiểu là 3m, tối đa ống là 30m, chênh lệch cao 17m do đó bạn cần kiểm tra catalogue của từng model trước khi áp dụng. Sau đó mở rộng đầu ống theo quy chuẩn, bạn cần vặn chặt khớp nối ở mức vừa phải và quấn lớp lót polyurethane để bảo vệ.

Bước 5: Kết nối dây điện

Khi kết nối dây điện điều hòa nối ống gió, bạn cần lựa chọn nguồn cấp phù hợp với mức tiêu thụ của thiết bị. Với những mẫu máy mạnh mẽ yêu cầu điện ba pha, bạn cũng phải sử dụng đúng loại nguồn ba pha cho hệ thống. Thiết bị ngắt mạch phải bao quát mọi cực với lớp cách điện ít nhất dày 3mm.

Trước khi bắt đầu kết nối dây điện,bạn cần đảm bảo đã ngắt nguồn điện. Khi thực hiện đấu nối, bạn cần sử dụng kẹp cố định tại điểm liên kết giữa phần ngoài và phần trong. Sau đó áp dụng đầu nối hình tròn để gắn dây vào khối cung cấp, sắp xếp dây theo trình tự rõ ràng, tránh tình trạng rối ren hoặc kẹt vào các linh kiện khác.Bạn cần đảm bảo liên kết dây với bảng đầu cuối một cách chuẩn xác bằng cách tạo vòng cuối song hành với dây dẫn.

Lưu ý: Sau khi kết nối dây điện, bạn cần thực hiện tạo chân không cho hệ thống để loại bỏ độ ẩm trong đường ống.

Bước 6: Kiểm tra, chạy thử

Sau khi hoàn thành tất cả các bước lắp đặt điều hòa âm trần nối ống gió, việc kiểm tra và chạy thử là bước quan trọng cuối cùng. Hãy kích hoạt thử nghiệm trong 30 phút để theo dõi lực nén, dòng xả nước và âm thanh khi máy hoạt động. Quan sát kỹ để phát hiện bất kỳ dấu hiệu bất thường nào và điều chỉnh kịp thời.

4. Lưu ý an toàn và kỹ thuật trong quá trình lắp đặt

• Trước khi thực hiện các bước, bạn cần ngắt nguồn điện tổng trước mọi thao tác để tránh giật điện hoặc cháy nổ.
• Sử dụng thiết bị bảo hộ cá nhân như găng tay, kính mắt và mũ bảo hiểm để phòng ngừa chấn thương trong quá trình khoan hoặc treo thiết bị.
• Kiểm tra kỹ kích thước ống dẫn và độ dày vật liệu theo tiêu chuẩn hãng để tránh áp lực tăng cao gây rò rỉ.
• Bọc lớp cách nhiệt đầy đủ với độ dày ít nhất 19 mm cho ống gió và ống gas để ngăn ngưng tụ sương và thất thoát năng lượng.
• Tuân thủ khoảng cách an toàn giữa các dàn nóng để hỗ trợ tản nhiệt hiệu quả, tránh lắp gần khu vực ẩm ướt hoặc chất dễ cháy.
• Tránh lắp đặt dàn lạnh gần cửa sổ hoặc nguồn nhiệt cao để ngăn chặn chênh lệch nhiệt độ cao ảnh hưởng đến hiệu suất.
• Sử dụng dụng cụ chuyên dụng khi loe ống gas để tránh hỏng hóc do siết quá lực hoặc lỏng.
• Thực hiện hút chân không sâu hệ thống trước khi chạy thử để loại bỏ ẩm thừa và kiểm tra mối nối bằng dụng cụ đo áp suất.
• Lập kế hoạch bảo dưỡng định kỳ, bao gồm kiểm tra lọc gió hồi và ống mềm để duy trì hiệu suất lâu dài.
